今天是学习数学电路徒手造C_P_U第2-1期

废话不多说，小白拉线

------

小白!你**拉那么短是不是要喵护你?

小白:别别别,我这拉长点!

-----------------------------------------------------------------------------

MOSFET是数学电路的基本组成单元，由MOSFET组成逻辑门，再由逻辑门组成运算单元，这就是喵U的雏形

接下来，我们来介绍MOSFET：



MOSFET一共有两种：

NMOS:





PMOS:







（内部底层原理太长，碍于篇幅限制，在此不做详细介绍。想要知道可以去下方链接查看）（https://www.bilibili.com/video/BV1nL411x7jH/?spm_id_from=333.788&vd_source=18193118f7e9275bfbca049af59bb208）



其中，NMOS上方接口在接上强流时下方导线流通

接下来，我会使用Logisim来为大家演示：

提前说明：亮绿色是强流，深绿色是弱流

我们先拿出一个NMOS：

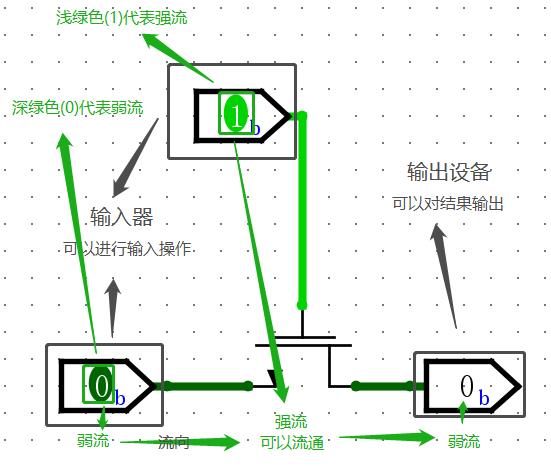

接下来，我们给他接上电流：



这张图可能有点复杂，但实质上是很简单的（有能力的可以先去看看logisim的操作及使用）

上面若是通了强流，下方即可流通；因为流通，左边的电流就可以流向右边(注意:是从左流向右)；

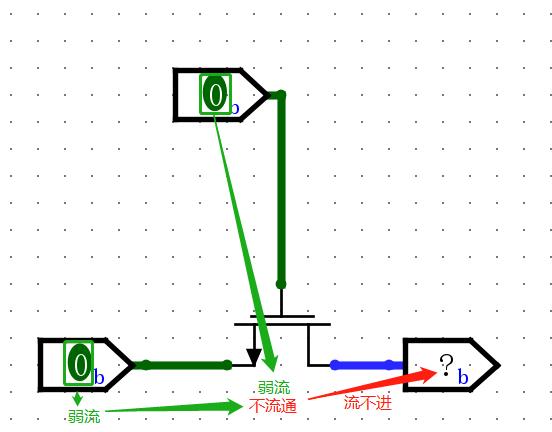

反之，上方若通了弱流，下方就不会流通，电流也就流不出了：





而PMOS恰恰相反，如果上方电流为弱流



下方才会流通

还是先拿出一个PMOS:

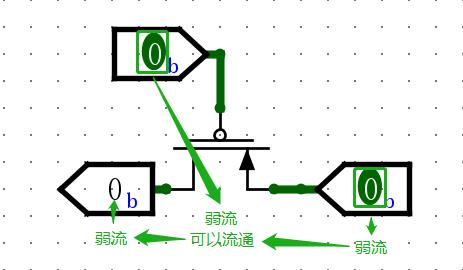

喵路,接上电源:





因为上方接入了弱流,下方流通;下方流通,右边的电流就可以流向左边(注意:是从右流向左)

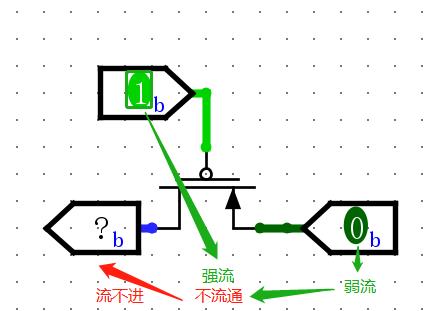

但如果是强流的话,就不流通:

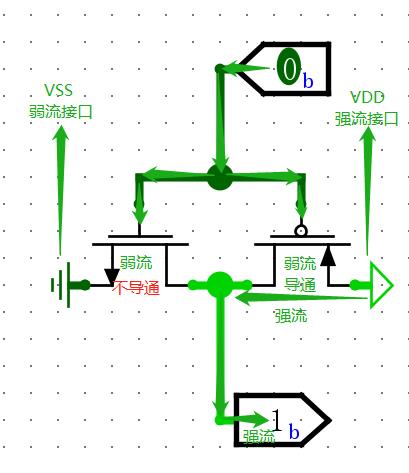

如果把NMOS和PMOS同向摆放,两个MOSFET上方都接上同一个输入,

PMOS流通端(下方)输入口接VDD(这里我们叫它强流接口,可以输出强流),

NMOS流通端(还是下方)输入口接VSS(这里我们叫他弱流接口,可以输出弱流),

两个MOSFET的流通端(依旧是下方)输出口相接,在中间拉出条线。

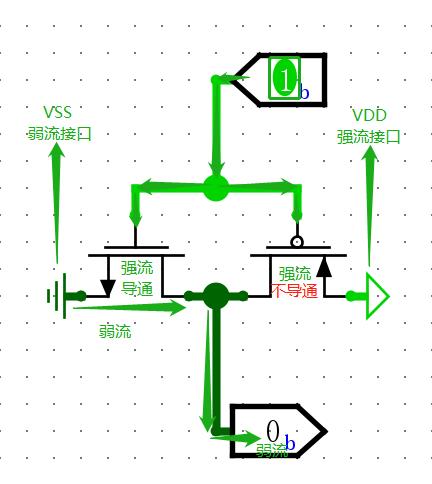

这就做出了一个最简单的逻辑门:非门

如图:



具体使用我们放置下期讲

下一期:逻辑门的使用
