坐标

一个物体的x坐标代表它在屏幕左右方向的位置
y坐标代表它在上下方向的位置

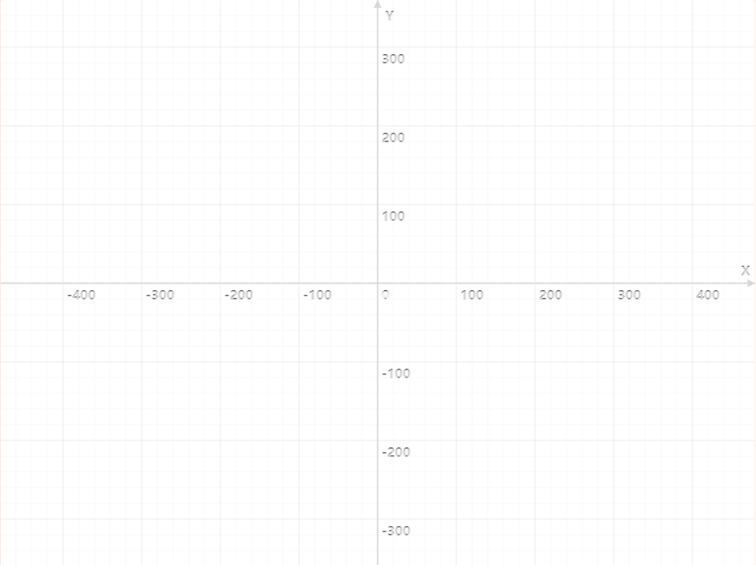

舞台的坐标范围分别是:
x坐标:-480~480
y坐标:-360~360

3D坐标系增加了一个z轴
其实就是2D坐标在纵深方向的扩展
比如下面这个八面体，它有6个顶点
上半部分和下半部分分别有四个三角形
它是最简单的可以一笔画出来的多面体
比如依次连接点1-6-2-5-3-6-4-5-1-2-3-4-1就可以不重复任一条边把它画出来
简单来说，只要我们知道了八面体的6个顶点的3D坐标，我们就能一笔过把它画出来

投射

舞台是2d的
我们通过屏幕看到的3D物体
实际上是它根据透视原理在屏幕上的一个2D投射
在舞台上
z轴越大 图案的大小越小
即:近大远小
一个3D物体的大小和形状,与:
物体 位置
摄像机位置
屏幕位置
有关.
那么在3D内的某点在2D中坐标该如何计算?

P代表3D空间中1点
坐标为x,y,z
O为摄像机位置
要求P在屏幕上投射点P‘的位置 该如何求?
强调，3D点的投射除了和它本身的坐标有关之外，还和视点位置、投射屏幕位置有关。这三个因素是互相影响的。忽略了任何一个因素都不能得出投射点坐标！

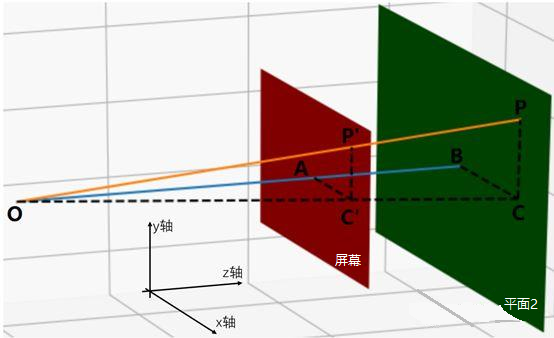

绿色平面代表P经过的,和红色屏幕平面平行的一个平面
线段OAB和红色以及绿色平面都垂直
我们为了方便计算,让红色平面与x轴和y轴组成的平面平行.
这样,

线段OA,OB和z轴平行(并垂直于红色及绿色平面);
线段BC以及AC’与x轴平行线段PC;
P’C’与y轴平行;

因为BC与AC’平行、PC与P’C’平行,根据相似三角形的特点，我们很容易知道：
OA/OB=AC’/BC=P’C’/ PC
所以，如果知道：

P点坐标x,y,z
O点坐标ox,oy,oz
红色平面的z坐标值pz

则：

OA=pz–oz
OB=z–oz
BC=x–ox
PC=y–oy

则P在红色屏幕平面投射点P’的x、y轴坐标值

P’的x坐标 =
ox+ AC’=
ox+[(pz–oz)*(x-ox)/(z-oz)]

P’的y坐标 =
oy+P’C’=
oy+[(pz-oz)*(y-oy)/(z-oz)]

接下来我们就用这个结论画出一个3D的八面体来

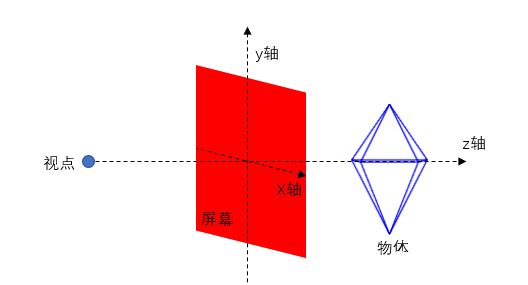

2D舞台就是上面图中的红色屏幕,我们要做的就是把3D物体在2D屏幕上的投射画出来.所以在画之前我们先要在自己心中有一个3D坐标,摄像机位置,屏幕的位置,物体的位置.

八面体有6个顶点，如下图依次连接点1-6-2-5-3-6-4-5-1-2-3-4-1就可以一笔过画出它来:

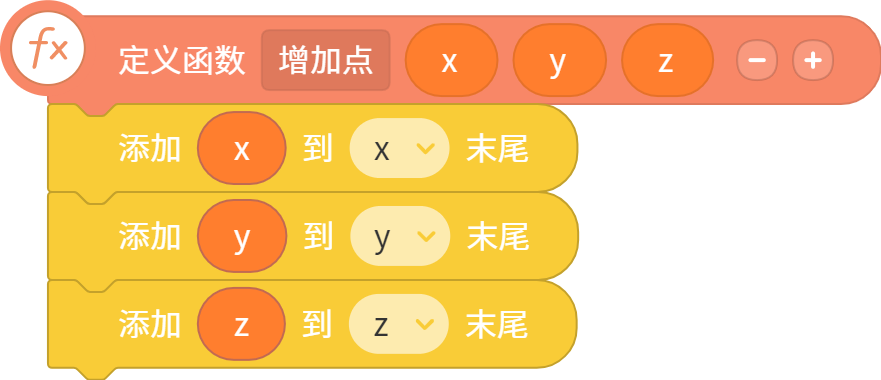

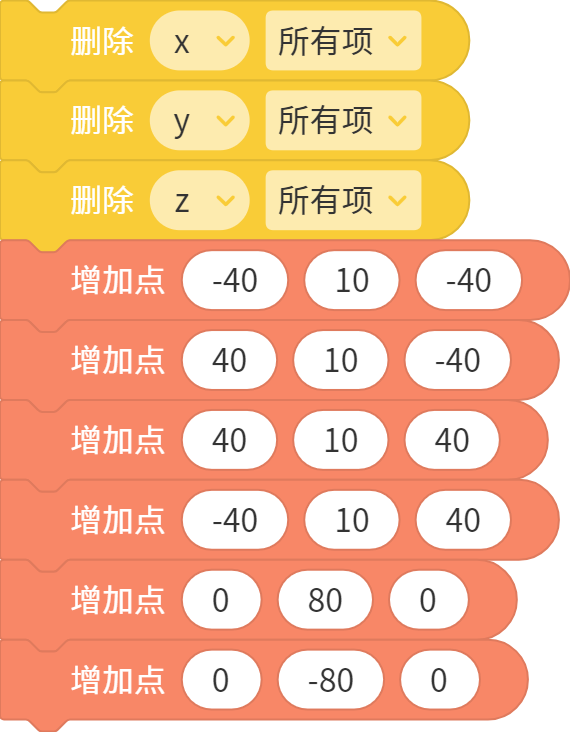

首先我们用三个数组分别保存八面体6个顶点的x,y,z坐标：

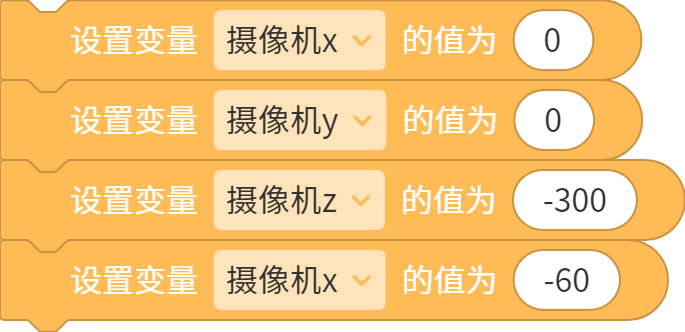

定义摄像机及投射屏幕平面的位置（为了方便计算，我们让投射平面与x轴和y轴组成的平面平行，所以投射面只有一个z值）

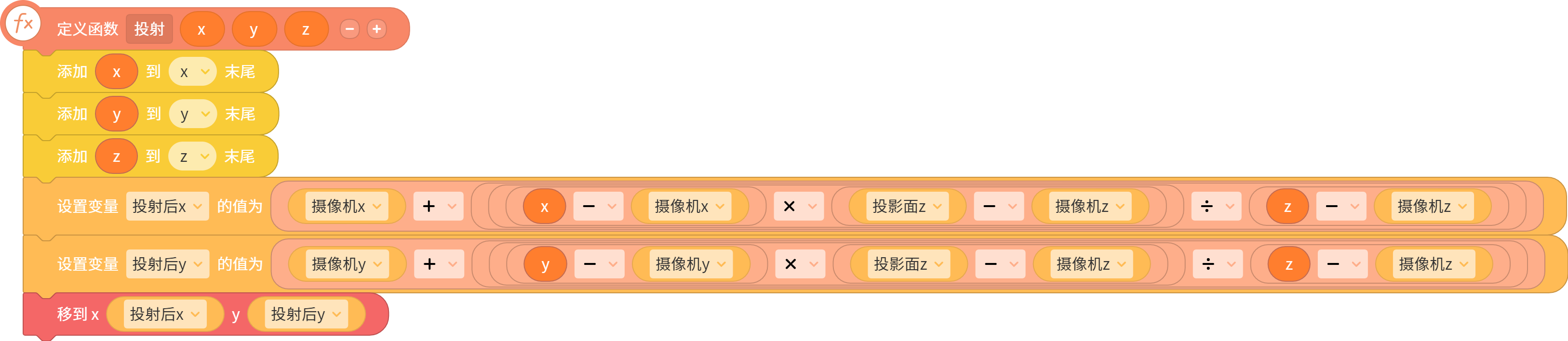

根据前面3D到2D屏幕的投射公式，自定义一个积木用来投射转换

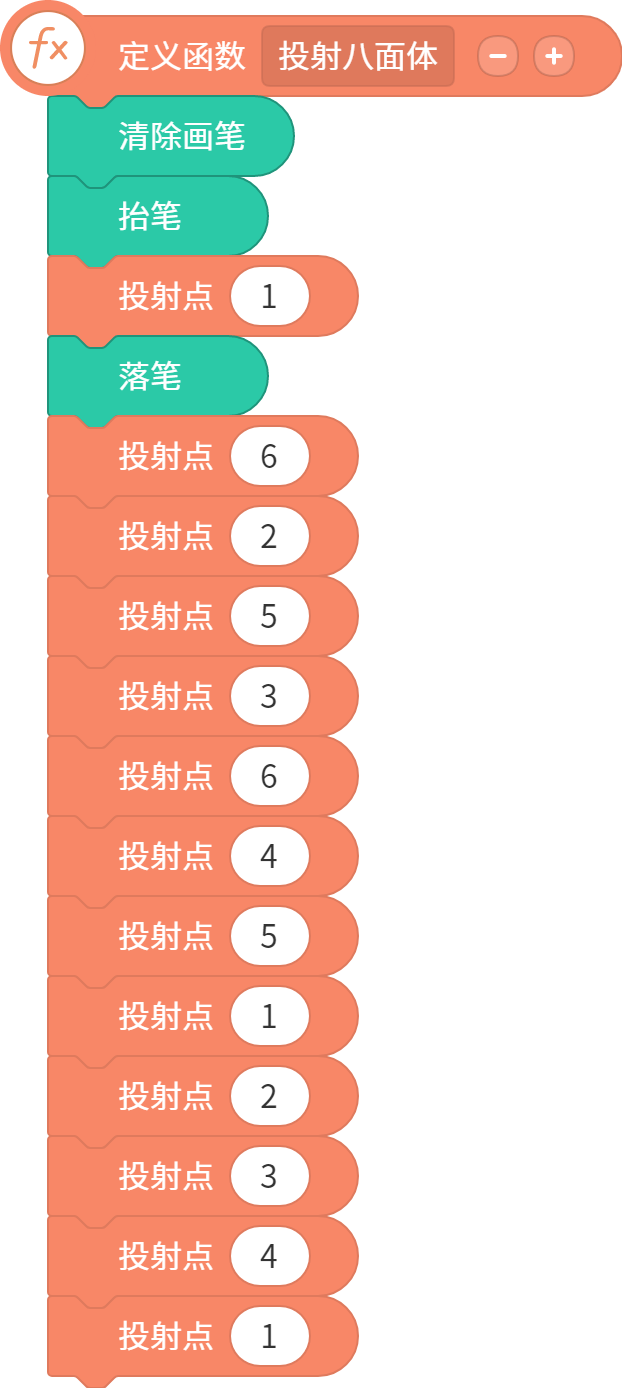

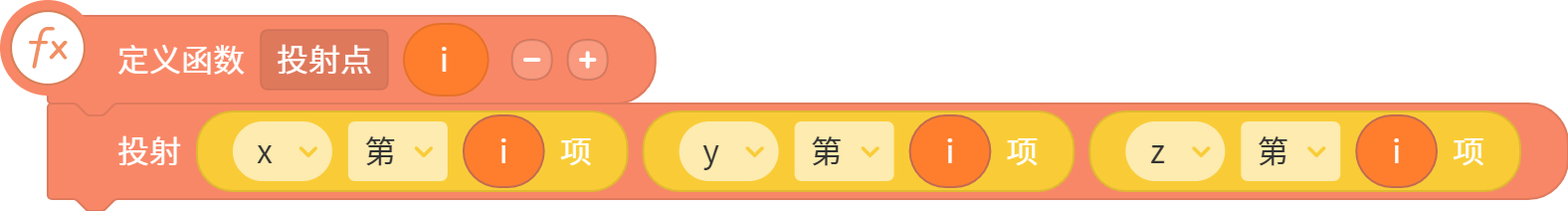

接下来就依次投射1-6-2-5-3-6-4-5-1-2-3-4-1点，用画笔画出连接各点的轨迹

（ps：记得开始运行程序的时候运行一下↑这个函数哟）

移动

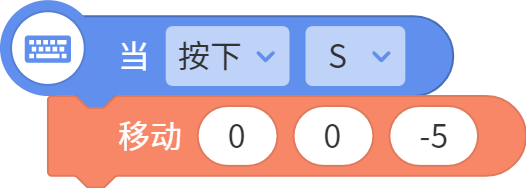

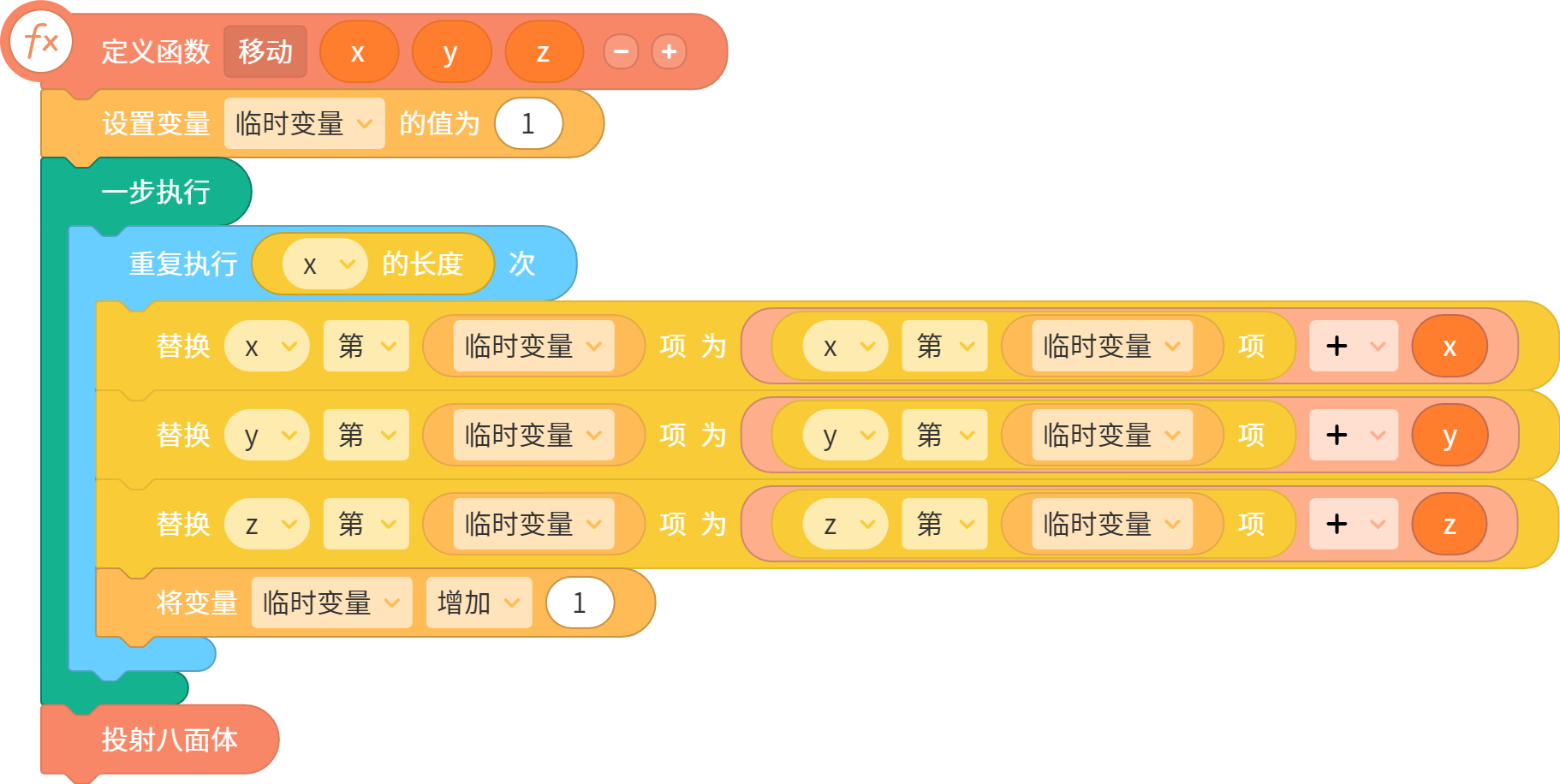

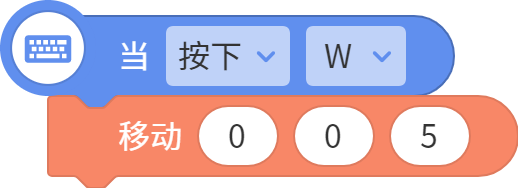

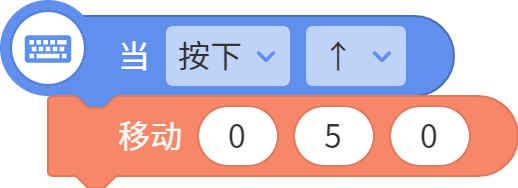

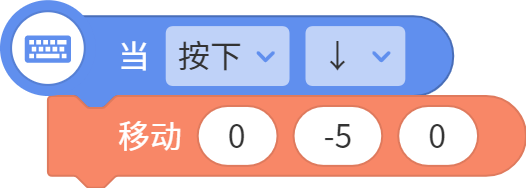

物体移动只需要改变它所有顶点的x,y,z值，然后再重新投射一次就可以了。实现程序如下

注意这里物体的移动是在原3D空间的移动，所以物体在x轴方向或y轴方向移动后，在屏幕上的投射会产生一定的旋转效果。观察位置离投射平面越近，这种旋转效果越明显。

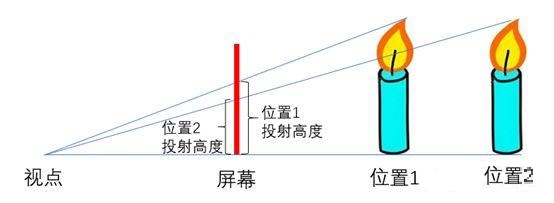

物体在z轴方向的移动会产生物体大小变化的视觉效果：物体远离视点时物体投射缩小，接近视点时物体投射增大。原理如下图所示

旋转

物体旋转涉及到三角函数的知识。推导过程需要一定的篇幅。我们只需要记住简单的结论来应用就可以了。
旋转可以分为三种：沿x轴的旋转、沿y轴的旋转和沿z轴的旋转。

沿x轴旋转时，物体的x坐标不变，y坐标和z坐标的变换规律是(A为旋转角度)：
新的y坐标=ycosA+zsinA
新的z坐标=zcosA–ysinA

沿y轴旋转时，物体的y坐标不变，x坐标和z坐标的变换规律是(A为旋转角度)：
新的x坐标=xcosA–zsinA
新的z坐标=xsinA+zsinA

沿z轴旋转时，物体的z坐标不变，x坐标和y坐标的变换规律是(A为旋转角度)：
新的x坐标=xcosA–ysinA
新的y坐标=xsinA+ycosA

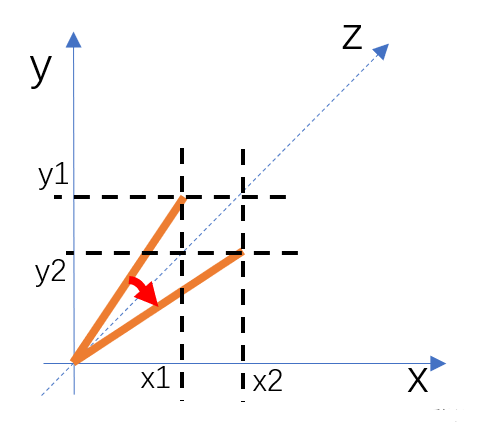

下图显示了沿z轴旋转时的变换情况。有兴趣的同学可以自己推导出坐标的变换规律。

注意上面说的坐标变化都是物体原3D坐标的变化，而不是投射在2D平面上的投射坐标的变化。换言之，旋转改变物体坐标后，还要重新计算投射坐标。

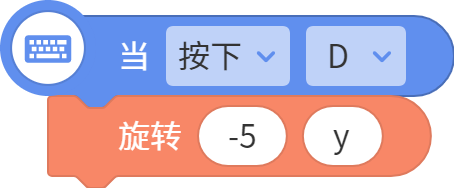

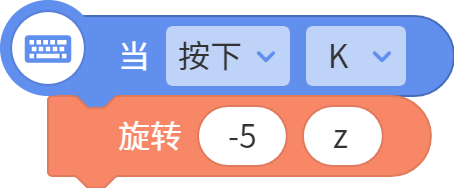

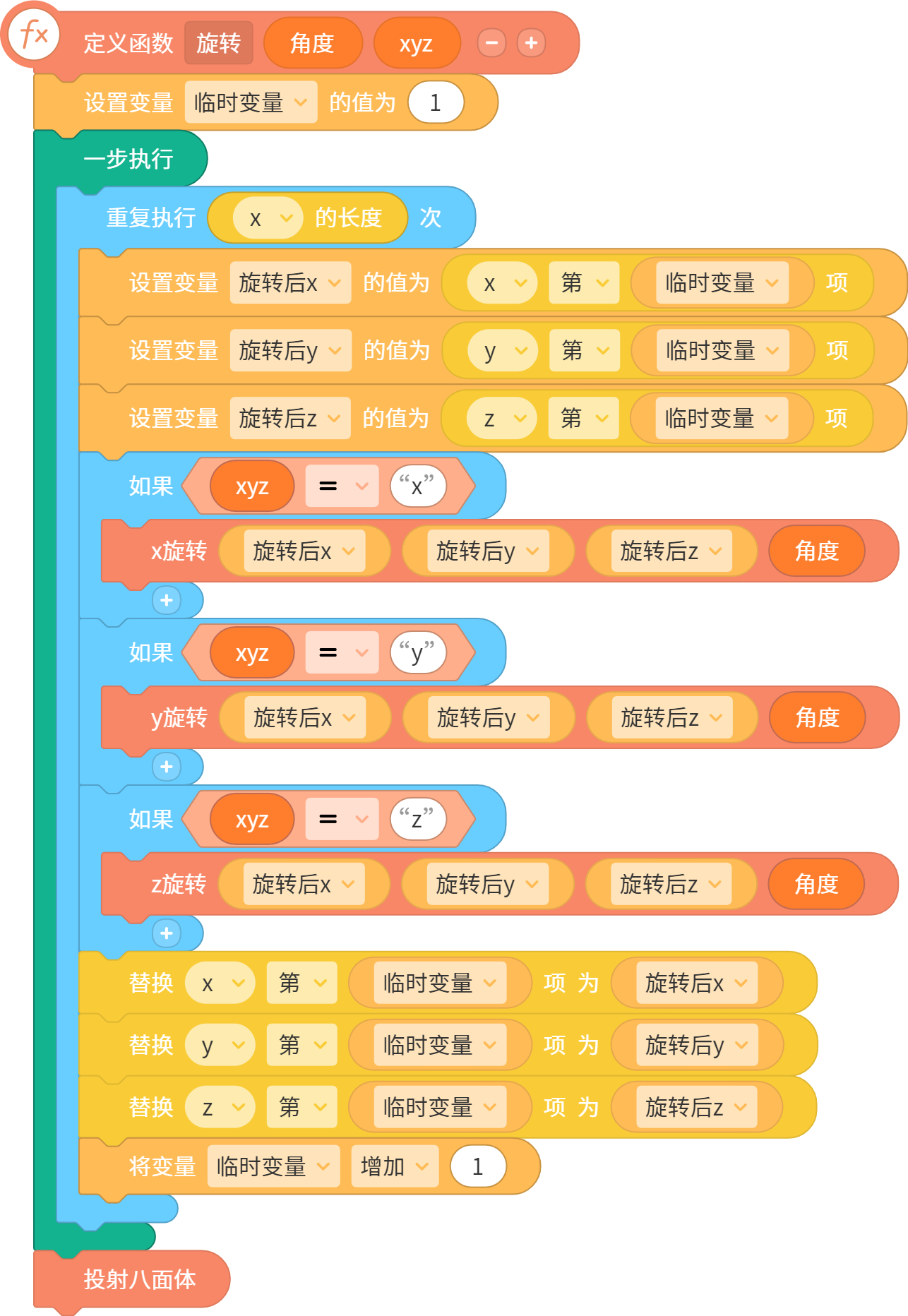

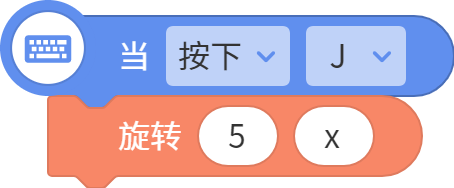

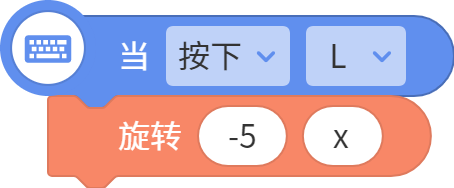

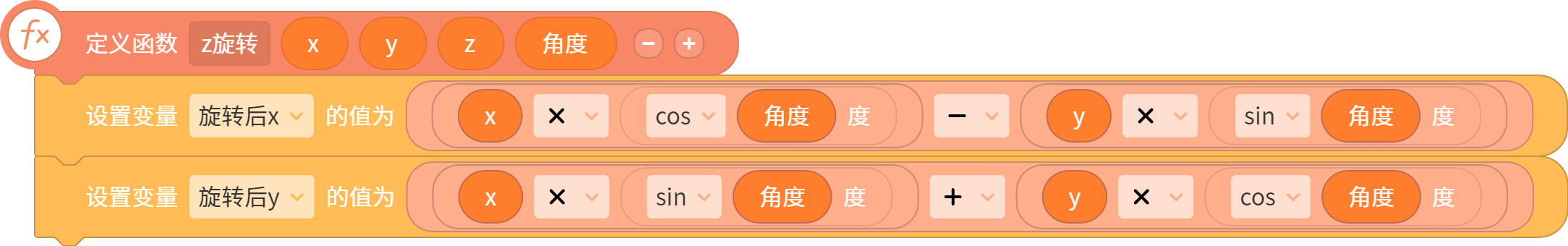

旋转的实现方法：

（ps：还没学会的同学可以再创作一下此作品：https://shequ.codemao.cn/work/140963515）（直接再创作就行了，不知道啥原因，在发布界面运行不了）

排版：睿智比奥

编辑：睿智比奥

部分图片与公式来源：百度一下，你就知道（喵）

为此帖子，可谓是爆肝（bushi

喜欢的同学帮忙顶一下呗~

（完）
